multisim仿真:三种波形产生+放大电路
前言
这个神奇的实验,应该是大多数模电学生都逃不了的吧 😒😒😒
实验思路倒也挺简单粗暴,输入一个交流电,通过比较器
和积分电路
,依次产生三角波
,方波
,正弦波
,然后输出到示波器上。然后再挑选一个进行放大,本渣挑的是正弦波
,经过两个NPN三极管
组成的共射放大电路进行放大,输出到示波器即可,整体思路还是不难的。
仿真做出来还行,实际上手实战就又是另一回事了。。别看是个简单的插面包板,实际做起来各种BUG简直蛋都疼了。。
至于失真问题,毕竟还要考虑到成本,不能上太好的材料,凑合应付就完事啦哈哈o( ̄▽ ̄)ブ

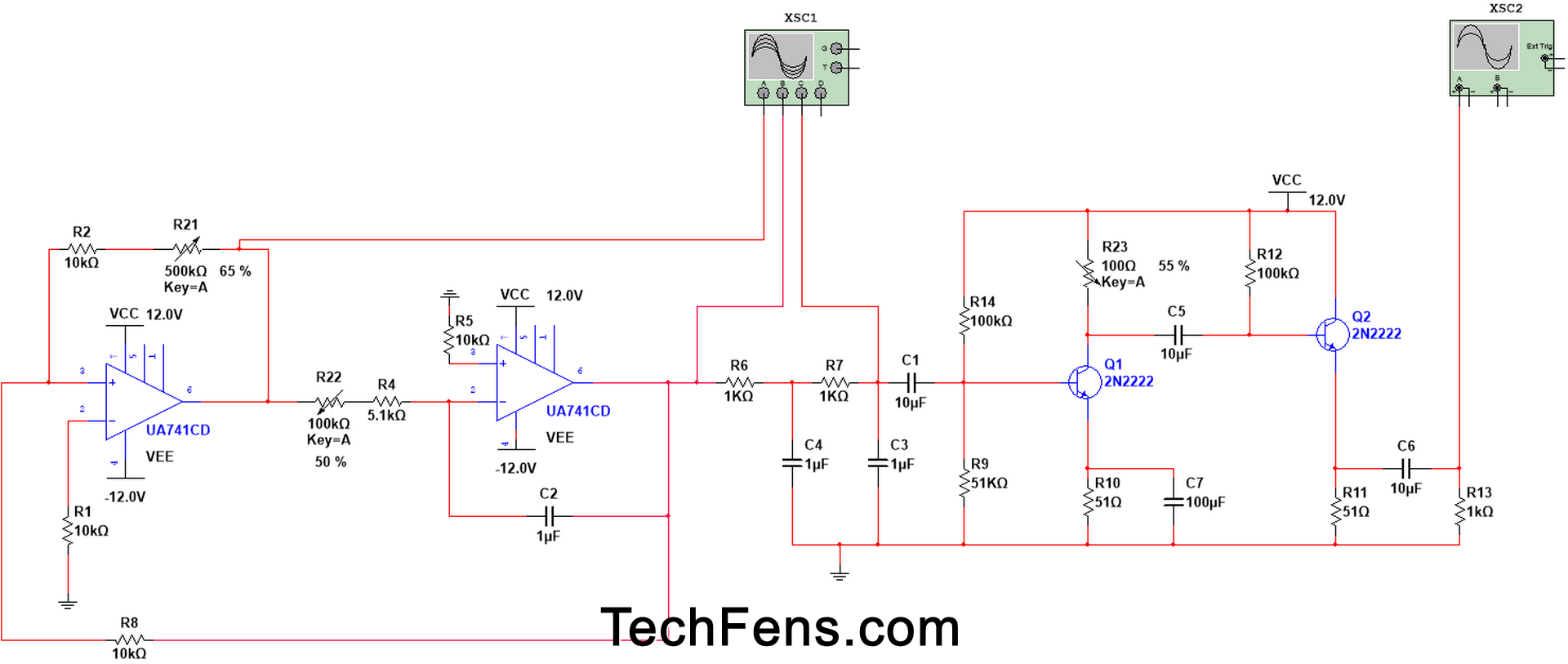

电路概览
输出波形预览

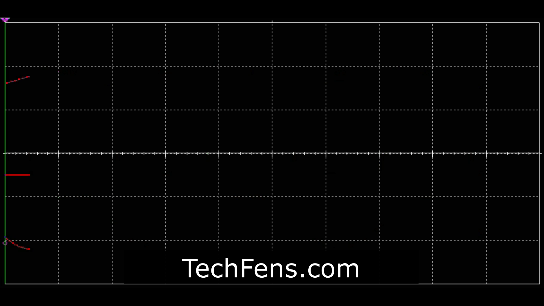

XCS1 :
此示波器显示的波形从上至下分别是:
- 三角波
- 方波
- 正弦波

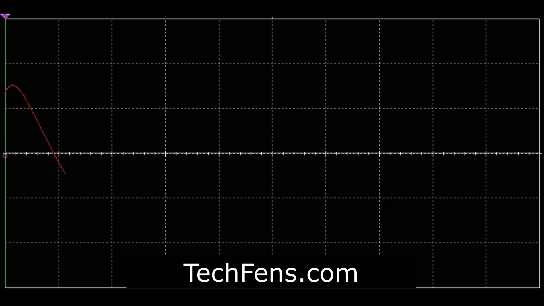

XCS2 :
此示波器显示的是正弦波的放大波形。
部分重要原件的作用

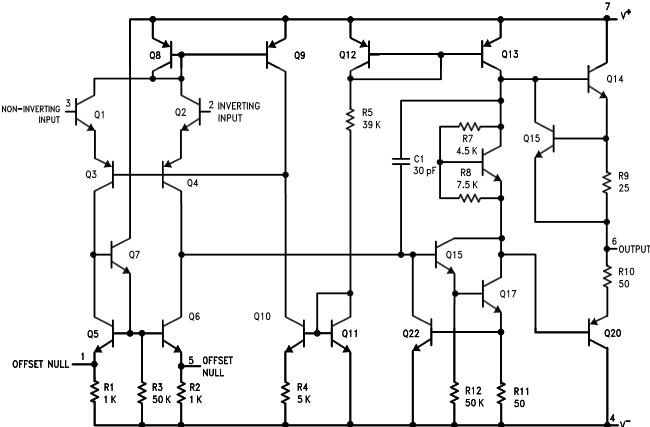

运算放大器

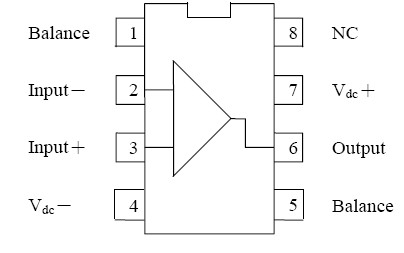

741运放是个相当常用的运放器了,拥有反相和非反相两个输出端,由输入端输入欲被放大的电流或电压信号,经放大后由输出端输出。放大器作动时的最大特点为需要一对同样大小的正负电源,其值由±12Vdc至±18Vdc不等,一般使用±15Vdc的电压,我做仿真和实验的时候用的是±12Vdc。
具体连接方式可参考我的仿真电路图。
为啥要选这款运放呢,当然是因为他便宜又好买啊! (就是比较容易烧了)
二极管

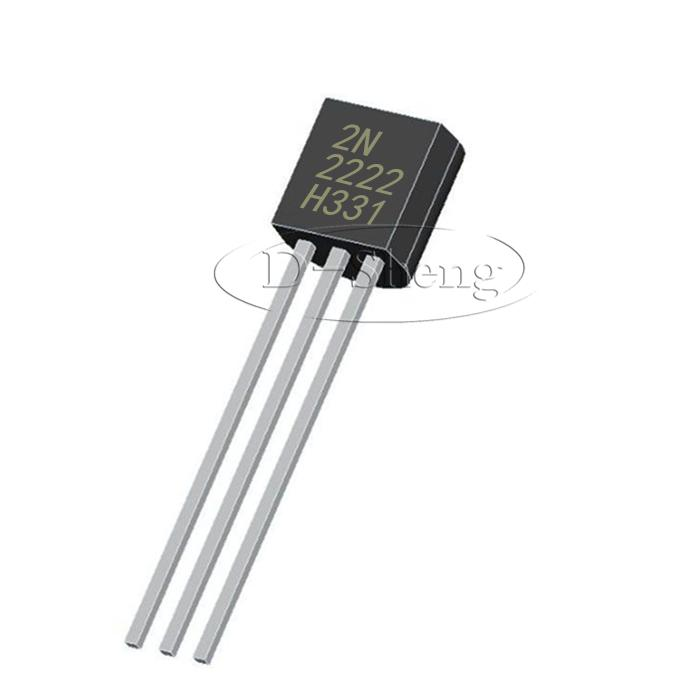

2N2222 / 2N2222A 是一小功率NPN
三极管。
参数 管脚 | 符号 | 2N2222 | 2N2222A | 单位 |
---|---|---|---|---|
集电极-发射极电压 | VCEO | 30 | 40 | V |
集电极-基极电压 | VCBO | 60 | 75 | V |
发射极-基极电压 | VEBO | 5 | 6 | V |
集电极电流-连续 | Ic | 600 | 600 | mA |
器件耗散 @ TA = 25℃ | PD | 625 | 625 | mW |
操作和存储结温范围 | TJ,Tstg | –55 to +150 | –55 to +150 | ℃ |
最重要是很便宜 而且挺稳定的。

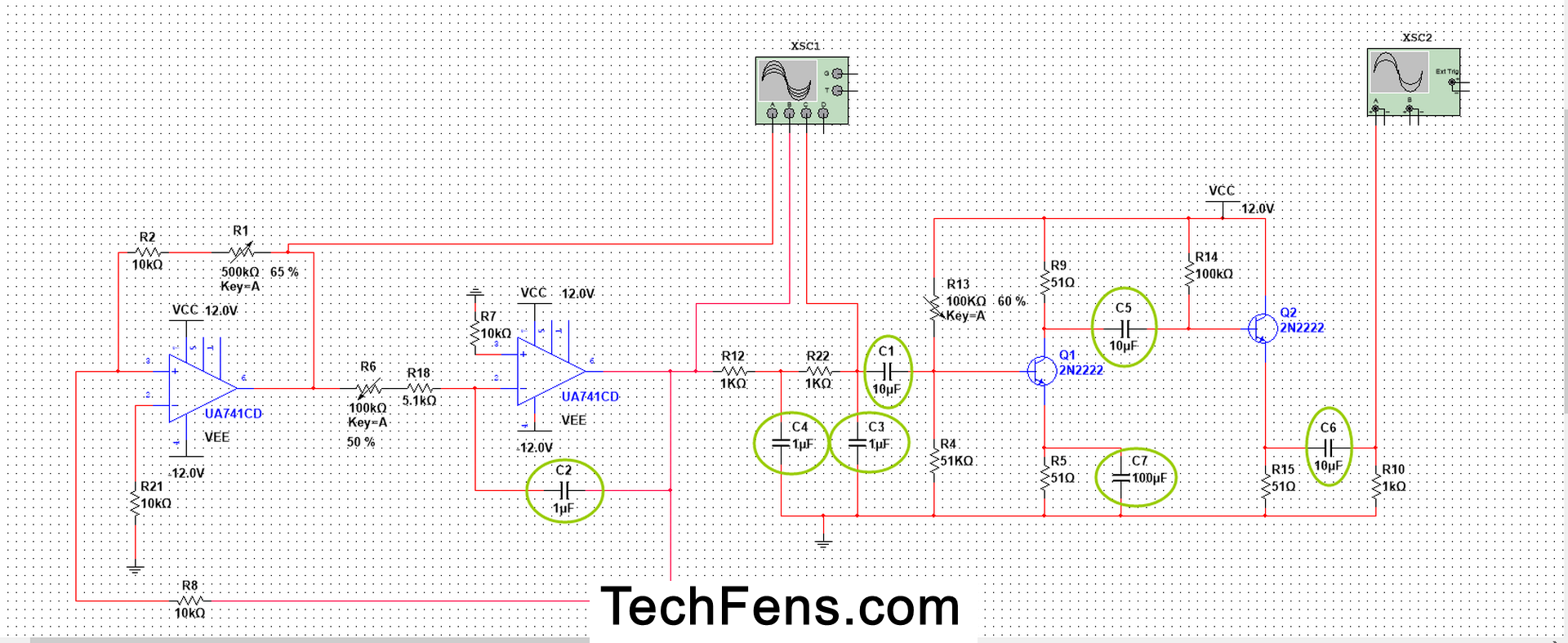

电容
- C1: 阻容耦合产生电路与放大电路
- C2: 积分反馈电容,产生方波
- C3 & C4 : 积分电路,产生正弦波
- C5: 阻容耦合两个共射放大电路
- C6: 防止失真(此电容过低会显著失真)
- C7: 控制放大倍数,平衡失真
电容值仅具有一定的参考意义,这也是凑合着调出来的,真正做实验的时候可以根据现有材料适当调整。

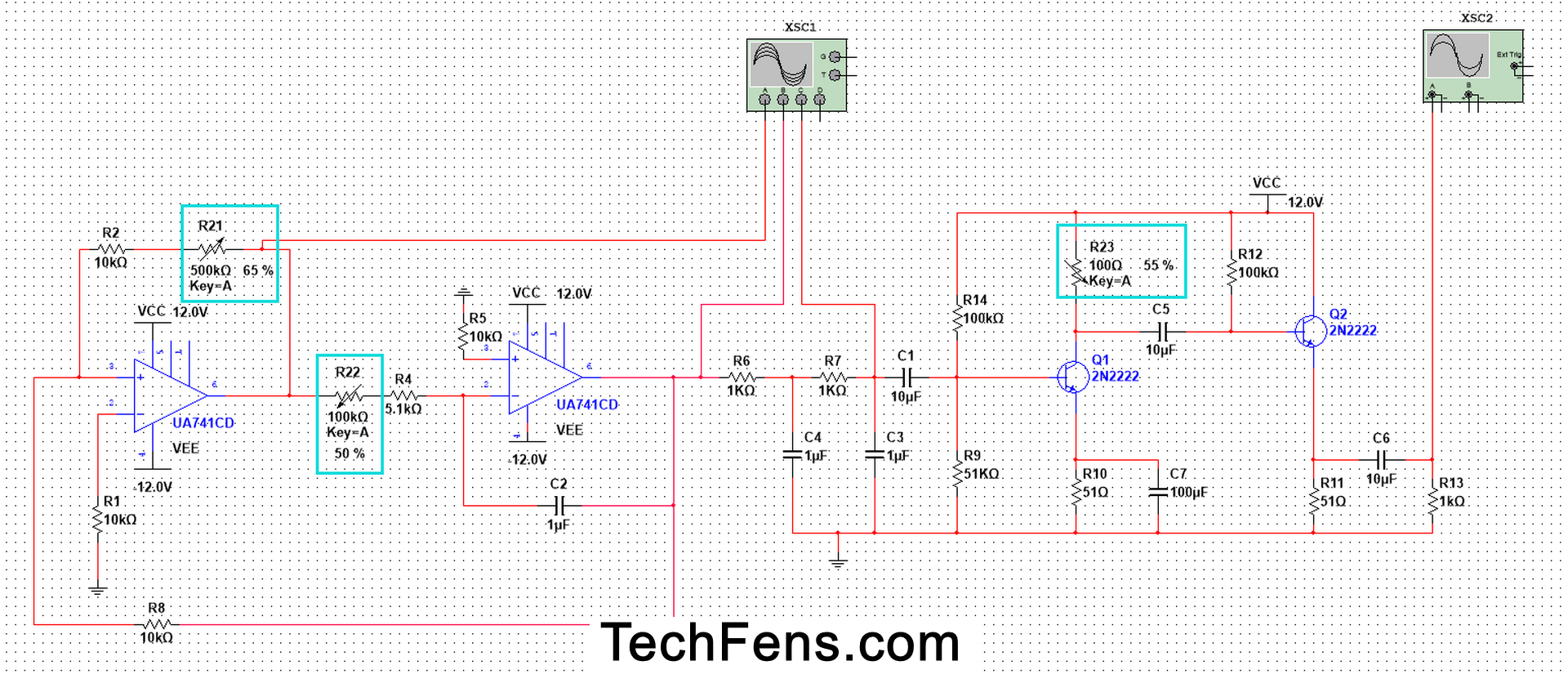

电位器
比较重要的电阻用电位器代替,方便大家调试和观察电路变化。
- R21: 控制三波形产生电路输出幅度
- R22: 控制三波形产生电路输出频率
- R23: 控制正弦波放大电路输出幅度
至于其他的电阻作用有兴趣的可以自行了解,大多数都是用于分压,电阻值也是随便凑得,能用就行,实际上手操作的时候可以根据手头有的材料自行调整。
仿真文件
本渣用的是multisim 14.0
,如果你的版本过低打开我的文件可能会出BUG。
希望能帮助到跟我一样苦逼工科狗们,或许我的学弟学妹们需要呢o( ̄▽ ̄)ブ
解压密码:techfens.com
